SISTEMA ON LINE MIQ TC 2020 3G CR3
SISTEMA ON LINE MIQ TC 2020 3G CR3
Sistema multiparâmetros para conexão de até 20 sensores IQ Sensor Net.
Acompanha:
MIQ / TC 2020 3G - 470 020;
MIQ / CR3- 480 014;
MIQ / PS - 480 004.
Características gerais:
• IQ Sensor Net Sistema 2020:
Design de acordo com os requisitos mínimos para instrumentos de medição utilizados em plantas de tratamentos de esgotos definido pela ATV (associação das águas residuais) no boletim M256.

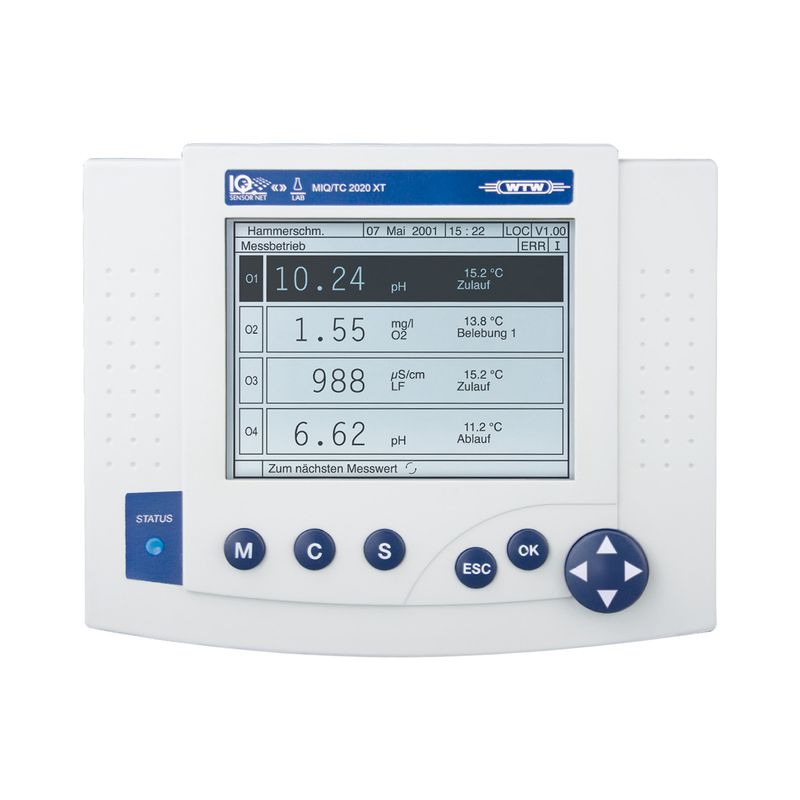

• MIQ / TC 2020 3G:
Módulo IQ Terminal/Controlador, configurável como controlador (instalado permanentemente) ou como terminal com função de controlador redundante para o sistema 2020, com interface USB, para acoplamento a qualquer módulo IQ Sensor Net. Display gráfico; resolução: 320 x 240 pixels; área visível: 4,49 x 3,39 pol. (114 x 86 mm), preto / branco, retroiluminado.
• MIQ / CR3 - Módulo IQ:
Relés de Corrente, com 3 saídas analógicas (0 a 20 mA / 4-20 mA) e 3 saídas de relé. Com qualquer combinação até ao máximo 48 canais de saída (soma das saídas atuais e relais).
• MIQ / PS - Módulo IQ:
Fonte de alimentação, tensão de entrada 100 a 240 VAC para sistema 2020 e 282/284, potência de saída máx. 18 W, 3 conexões inativas IQ Sensor Net. Dependendo do consumo de energia, até 6 módulos podem ser alimentados no sistema.
Especificações técnicas:
• Pode ser encaixado em qualquer módulo do Sistema IQ Sensor NET.
• Com interface USB
• Voltagem de entrada de 90 a 264 VAC 50/60 Hz
• Função de controle PID, por exemplo para remoção de fosfato: Com grande exibição gráfica colorida com luz fundo
• Função de backup automática mesmo no modo terminal: Com capacidade para registrar 526.000 conjuntos de dados
• Com reconhecimento de ID de usuário: Alta imunidade a interferência EMC
• Com proteção de sobretensão integrada
• Fonte de Energia: Diretamente através do sistema IQ Sensor Net (baixa tensão no máximo 24 Vdc)
• Comunicação do Sistema: Técnica de Transmissão Digital
• Material do Corpo: ASA (Acrilonitrila Estireno Acrilato)
• Dimensões: 210 x 170 x 40 mm (Comprimento x Altura x Largura)
• Faixa de Temperatura: Operação: -20°C ... +55°C
• Armazenamento: -25°C ... 65°C
• Grau de Proteção: IP 66
• Classe de Proteção/ Categoria de Sobretensão: II/ II
• Certificado de Teste: CE
Referência: 470 022
Marca WTW
Peso Líquido: 3000 gramas
Peso Bruto: 5000 gramas
