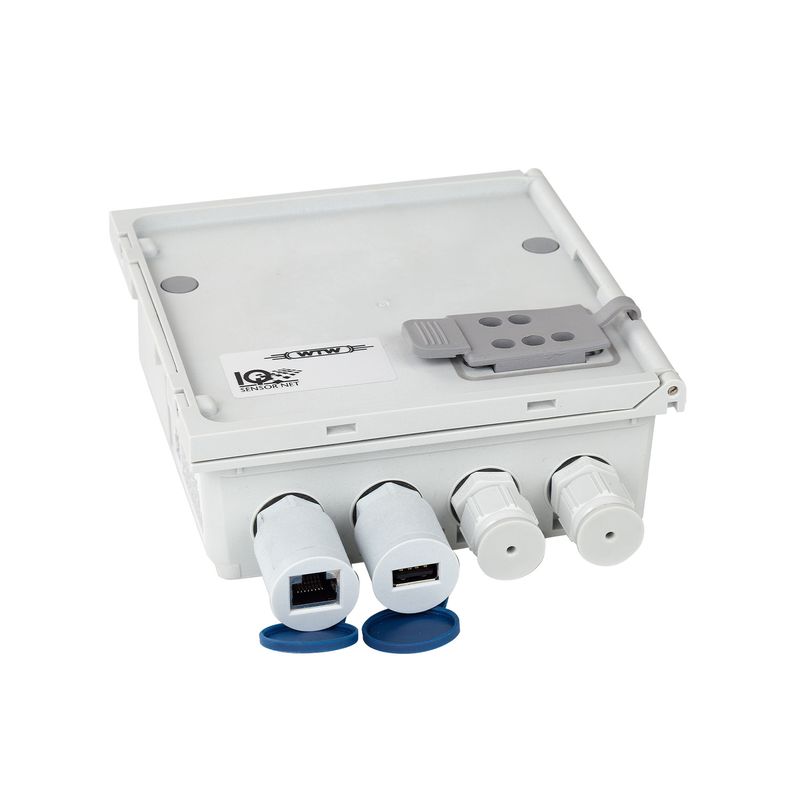

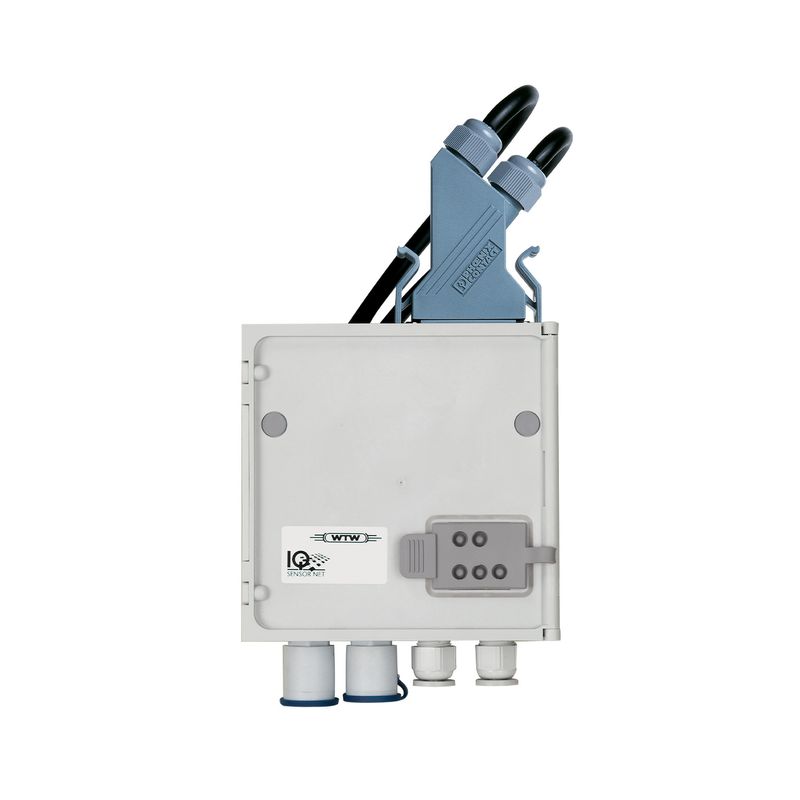

PAINEL CONTROLADOR MIQ/MC 3

Características gerais:

Controlador para o Sistema 2020 IQ Sensor Net;
Design de acordo com os requisitos mínimos para instrumentos de medição utilizados em plantas de tratamentos de esgotos definido pela ATV (associação das águas residuais) no boletim M256;
Módulo IQ/Micro controlador com medição da pressão de ar;
Sistema de medição multiparâmetro IQ Sensor Net para a conexão de até 20 sensores IQ Sensor Net.

Especificações técnicas:

• Interface USB
• Interface LAN
• Ethernet Fieldbus (Ethernet/IP, Modbus TCP ou Profinet)
• Compensação da pressão do ar totalmente automática (para medição de oxigênio dissolvido)
• Com memória de dados 525.600 conjunto de dados
• Com duas saídas IQ Sensor Net livres, utilizadas para sensores ou módulos IQ.
• Com possibilidade de montagem por empilhamento de módulos e/ou elétrica.
• Com reconhecimento ID
• Alta imunidade à interferência EMC
• Integrado a proteção contra raios

• Parametros Medidos:
pH/ORP, Oxigênio Dissolvido, Condutividade, Temperatura, Turbidez, Sólidos em Suspensão Totais, Amônio, Nitrato, Carbono (DQO, TOC, DOC, DBO e SAC) em qualquer combinação.

• Faixas de Medição Definido pelo sensor conectado
• Fonte de Energia Diretamente através do IQ Sensor Net (baixa tensão no máximo 24 Vdc)
• Tensão da Linha Dependendo do módulo de alimentação 90-264 Vac ou 24 V AC/DC
• Comunicação do Sistema Técnica de Transmissão Digital

• Saídas Atuais, dependendo do módulo de saída conectado:
MIQ/CR3: 3 saídas analógicas, 3 relés ON/OFF, 3 saídas para sensor IQ ou para expansão do sistema
MIQ/C6: 6 saídas analógicas, 3 saídas para sensor IQ ou para expansão do sistema

• Material do Invólucro PC- 20% GF (policarbonato com fibra de vidro 20%)
• Dimensões 144 x 144 x 52 mm (LxAxP)

• Faixa de Temperatura:
Faixa de Operação: -20°C a 55°C
Faixa de Armazenagem: -25°C a 65 °C

• Consumo de Energia: 2,5 Watts
• Proteção do Instrumento IP 66
• Classe de Proteção/ Categoria de Sobretensão II/ II
• Certificados de Teste CE, cETL, ETL

Referência: 471020

Marca WTW
